Bald Infrarot-Kameras für den Alltag?

In Infrarot sieht die Welt anders aus (Symbolbild) Bild: unsplash.com

Forscher der Empa, der EPFL, der ETH Zürich und der Universität Siena haben einen kompakten SWIR-Bildschirm entwickelt. Das könnte Infrarot-Kameras zu nützlichen Alltagsgegenständen machen.

Infrarotlicht (IR) ist für Menschen unsichtbar. Manche Tiere, etwa Klapperschlangen oder blutsaugende Fledermäuse, können IR-Strahlung jedoch wahrnehmen und zur Nahrungssuche nutzen. Doch auch für Menschen wäre eine Sehfähigkeit im kurzwelligen IR-Bereich («short wave infrared», SWIR) bisweilen nützlich.

Allein mit Hilfe von Sternenlicht könnte man dann auch in der Nacht recht scharf sehen. Für Mechaniker wäre die Hitze einer Lötspitze auf den ersten Blick erkennbar. Und Obsthändler könnten beschädigte Ware erkennen, noch bevor der Fäulnisprozess beginnt.

Doch IR-Licht hat ein «Problem»: Es ist schwächer als sichtbares Licht und als UV-Licht auf der anderen Seite des Lichtspektrums. Während also UV-Licht in einer Diskothek weisse Hemden und Zähne der Tänzer blau leuchten lässt – dazu braucht es nur einen fluoreszierenden Farbstoff im Waschmittel –, ist IR-Licht fürs menschliche Auge nur schwer sichtbar zu machen. Denn Farbstoffe können zwar energiereiches Licht direkt in energieärmeres umwandeln, nicht aber energiearmes in energiereiches.

Eine ganze IR-Kamera auf einem Chip

IR-Kameras brauchen also Elektronik, um IR-Licht einzufangen, einen elektronischen Verstärker und schliesslich einen Bildschirm, der das künstlich erzeugte Bild anzeigt. Das kostet Geld. Heute übliche SWIR-Kameras für den Industrieeinsatz kosten um die 7000 Franken.

Den Empa-Forschern Roland Hany, Karen Strassel, Wei-Hsu und Michael Bauer ist es nun gelungen, SWIR-Licht mit einem einzigen Bauteil einzufangen und sichtbar zu machen. Der an der Empa entwickelte Baustein ist im Grunde ein OLED-Display mit drei weiteren Zusatzschichten (siehe Grafik).

Das SWIR-Licht fällt durch eine elektrisch leitfähige Glasscheibe auf eine Farbstoffschicht in einem Photodetektor. Dort beginnen Elektronen zu wandern – diese Wanderungsbewegung wird durch eine elektrische Spannung verstärkt. Die elektrischen Ladungen wandern dann in die OLED-Schicht und erzeugen dort einen grünen Lichtpunkt.

Eine elektronische Signalverarbeitung durch einen Rechner ist nicht nötig: Das einfallende (unsichtbare) SWIR-Licht wird gewissermassen «analog» verstärkt und direkt auf dem Bildschirm angezeigt. Die Farbe des emittierten sichtbaren Lichts – blau, grün, gelb oder rot – lässt sich durch die Wahl des Farbstoffs in der OLED einstellen.

Bild: empa.ch

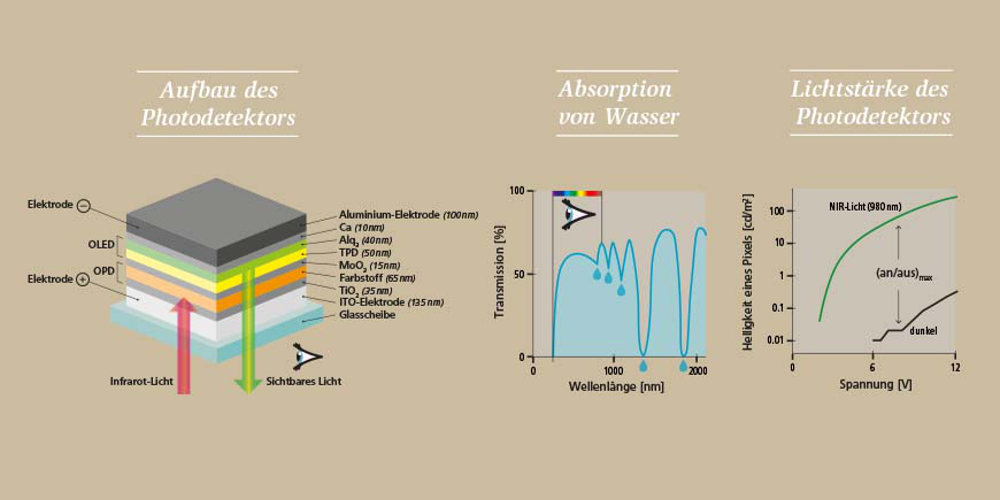

Aufbau des Photodetektors: Der IR-Photodetektor gleicht einem Sandwich aus mehreren Schichten. Infrarot-Licht (IR) wird im organischen Photodetektor (OPD) absorbiert, dabei entstehen elektrische Ladungen: Elektronen und Löcher. Die Elektronen wandern zur positiven (und transparenten) Elektrode (Titandioxid, TiO2/Indium-Zinn-Oxid, ITO), die Löcher wandern in die organische Leuchtdiode (OLED). Dort vereinigen sie sich mit Elektronen, die über die negative Elektrode (Aluminium, Al/Kalzium, Ca) eingespeisst werden. Dabei emittieren sie sichtbares Licht. Abkürzungen: TBD = N,N′-Bis(3-methylphenyl)-N,N′-diphenylbenzidin; Alq3 = Tris(8-hydroxyquinolin)aluminium

Lichtstärke des Photodetektors: Zwischen den beiden Elektroden wird eine variable Spannung angelegt. Je höher die Spannung ist, desto leichter wandern die vom IR-Licht generierten Ladungen in die OLED und rekombinieren dort unter Emission von sichtbarem Licht. Die Intensität des sichtbaren Lichts wird in Candela pro Quadratmeter (cd/m2) angegeben. Bei hohen Spannungen – zwischen sechs und zwölf Volt – fliesst auch in Abwesenheit von IR-Licht («dunkel») schon ein kleiner Leckstrom, der den Pixel schwach leuchten lässt. Um einen möglichst hohen Bildkontrast zu erhalten, sollte der Helligkeitsunterschied des leuchtenden Pixels mit und ohne IR-Strahlen möglichst gross sein.

Absorption von Wasser: Wasser absorbiert im sichtbaren Bereich kein Licht, ist also «farblos». Es besitzt allerdings einige prominente Absorptionsbanden zwischen 760 nm und 2000 nm. Wird etwa ein Apfel mit IR-Licht bei 1450 nm bestrahlt, dann absorbiert das Wasser im Apfel diese Strahlen, während die nicht-wasserhaltigen Bestandteile des Apfels das IR-Licht reflektieren. Dadurch werden beispielsweise innere Quetschungen von Äpfeln als dunkle Flecken sofort sichtbar. So lassen sich beschädigte Äpfel leicht aussortieren, um sie direkt zu Apfelsaft weiterzuverarbeiten.

Nützlich für Nachtsichtgeräte und zur Bohnensortierung

SWIR-Licht ist für viele Anwendungen in der Lebensmittelindustrie, der Logistik oder im Handwerk nützlich. So kann man etwa die Temperatur von Lötspitzen sichtbar machen oder die Abkühlung von neu hergestellten Gläsern und Flaschen überwachen. SWIR-Licht lässt feuchte Gegenstände dunkler erscheinen, was nützlich ist zum Sortieren von Kaffeebohnen oder schwarzen Oliven: Steine und Metallgegenstände als Verunreinigungen leuchten auf dem Förderband hell zwischen all den dunklen (feuchten) Früchten.

Der Schlüssel zum Erfolg für Roland Hanys SWIR-Bildschirm sind spezielle Farbstoffe, die er und seine Kollegen schon lange erforschen. Es sind sogenannte Squaraine – der Name stammt von der Grundstruktur des chemischen Moleküls, der Quadratsäure. Diese Farbstoffklasse wurde erstmals in den 1960er-Jahren entdeckt und zeichnet sich durch tiefe Farbe und gute Temperaturbeständigkeit aus. Die Forscher veränderten die Quadratsäure chemisch so, dass sie im Bereich des SWIR-Lichts absorbiert.

«Im Moment arbeiten wir mit Farbstoffen, die bei knapp 1000 Nanometer absorbieren», sagt Hany. «Aber wir sind bereits dran, die Absorption zu grösseren Wellenlängen, also weiter hinein in den IR-Bereich zu verschieben. Wenn uns dies gelingt, kann unser Sensor Wasser und Feuchtigkeit noch deutlich besser erkennen als jetzt.»

Auf der Suche nach einem Industriepartner

Hany nennt das von seiner Gruppe entdeckte Modul am liebsten OUC: «organic upconversion device». Denn es verwandelt schwaches IR-Licht in stärkeres, sichtbares Licht («upconversion») und funktioniert mit Hilfe dünner Farbstoffschichten aus kohlenstoffbasierter Chemie («organic»). Ein Problem ist, dass das Knowhow zur industriellen Herstellung organischer, optoelektronischer Bauteile vor allem in Asien angesiedelt ist.

Hany ist jedoch zuversichtlich, dass seine Entdeckung bald zum Zuge kommt: «Im Moment arbeiten wir daran, die Empfindlichkeit des Moduls zu erhöhen, und verbessern die Langzeitstabilität.»

pez/pd
